ইস্পাত কাঠামোগত উপাদানগুলির সম্পূর্ণ নির্দেশিকা: মাধ্যমিক সদস্য এবং সংযোগের বিবরণ

পূর্ববর্তী সংখ্যায় প্রাথমিক লোড বহনকারী সদস্য এবং ব্রেসিং এবং স্থিতিশীলতা সদস্যদের বিশদ বিবরণ এবং বিন্যাস অঙ্কন চিত্রিত করা হয়েছেইস্পাত কাঠামোগতউপাদান এই সেশনটি মাধ্যমিক এবং সংযুক্ত উপাদানগুলির পাশাপাশি সংযোগ এবং কাঠামোগত জিনিসপত্রের প্রবর্তনের সাথে চলতে থাকে। নীচে সাধারণ লেআউট অবস্থানের বিবরণ এবং ইস্পাত ভবনের প্রতিটি উপাদানের সম্পূর্ণ তালিকা রয়েছে।

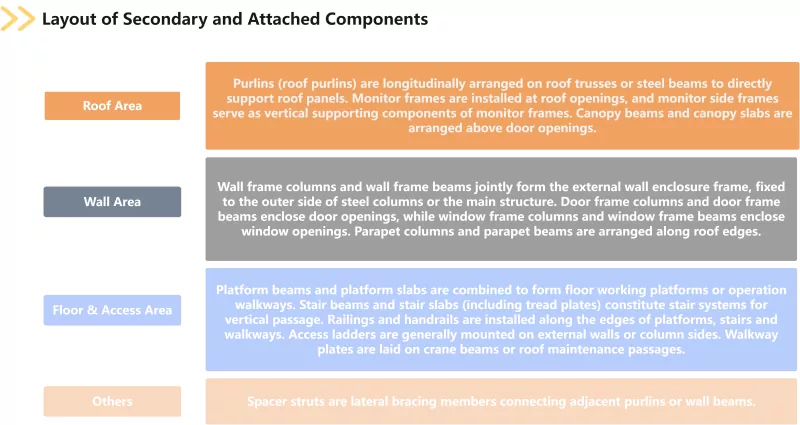

সেকেন্ডারি এবং সংযুক্ত উপাদানগুলির মধ্যে রয়েছে পুরলিন্স, ওয়াল ফ্রেম কলাম, ওয়াল ফ্রেম বিম, মনিটর ফ্রেম, মনিটর সাইড ফ্রেম, সিঁড়ি বিম, সিঁড়ি স্ল্যাব, প্ল্যাটফর্ম বিম, প্ল্যাটফর্ম স্ল্যাব, রেলিং, হ্যান্ড্রেইল, অ্যাক্সেস মই, ওয়াকওয়ে প্লেট এবং স্পেসার স্ট্রটস, দরজার ফ্রেম কলাম, দরজার ফ্রেম বিম, জানালার ফ্রেম, ফ্রেম লোম, ফ্রেম লোম ইত্যাদি। স্ল্যাব, প্যারাপেট কলাম এবং প্যারাপেট বিম। পুরলিনগুলি ছাদের পুরলিন এবং প্রাচীরের পুরলিনে উপবিভক্ত, যখন সিঁড়ির স্ল্যাবগুলি ট্রেড প্লেটগুলিকে আচ্ছাদিত করে। বিল্ডিং ফাংশন গ্রহণ করা যেমন ঘের, প্যাসেজ, দিবালোক এবং বায়ুচলাচল, গৌণ এবং সংযুক্ত উপাদানগুলি মূল কাঠামোতে বাতাসের বোঝা, তুষার লোড এবং অন্যান্য লোড প্রেরণ করে। এগুলি অপরিহার্য অংশ যা ইস্পাত বিল্ডিংয়ের অখণ্ডতা এবং পরিষেবা ফাংশন নিশ্চিত করে।

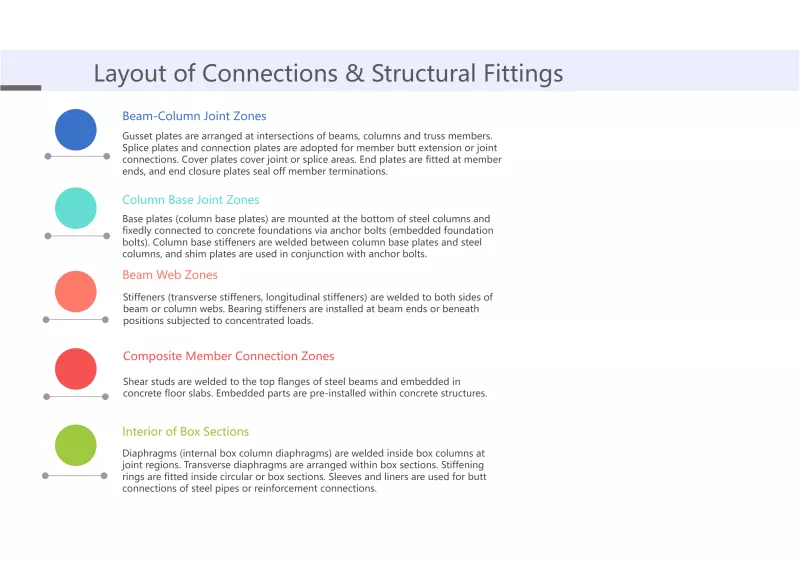

কানেকশন এবং স্ট্রাকচারাল ফিটিংসের মধ্যে থাকে গাসেট প্লেট, স্টিফেনার, বিয়ারিং স্টিফেনার, শিম প্লেট, কানেকশন প্লেট, স্প্লাইস প্লেট, কভার প্লেট, এন্ড ক্লোজার প্লেট, এন্ড প্লেট, বেস প্লেট, কলাম বেস স্টিফেনার, কলাম অ্যাঙ্কর বোল্ট, হাই-স্ট্রেন্থের বোল্ট, এম্বুডেড পার্টস। হাতা, লাইনার, স্টিফেনিং রিং, ডায়াফ্রাম এবং ট্রান্সভার্স ডায়াফ্রাম। স্টিফেনার ট্রান্সভার্স স্টিফেনার এবং অনুদৈর্ঘ্য স্টিফেনারে বিভক্ত; বেস প্লেট কলাম বেস প্লেট অন্তর্ভুক্ত; কলাম অ্যাঙ্কর বোল্টগুলি এমবেডেড ফাউন্ডেশন বোল্ট হিসাবেও পরিচিত; শিয়ার স্টাডকে স্টাড সংযোগকারীও বলা হয়; ডায়াফ্রামগুলি বক্স কলামগুলির জন্য অভ্যন্তরীণ ডায়াফ্রামগুলিকে আবৃত করে। একটি গুরুত্বপূর্ণ বিভাগ হিসাবেইস্পাত কাঠামোউপাদান, সংযোগ এবং কাঠামোগত ফিটিংগুলি সরাসরি নির্ধারণ করে যে সমস্ত লোড বহনকারী সদস্য কার্যকরভাবে সমন্বয় করে কাজ করতে পারে এবং লোড স্থানান্তর পথটি অবিচ্ছিন্ন এবং নির্ভরযোগ্য কিনা।

এ পর্যন্ত, স্ট্রাকচারাল কম্পোজিশন দ্বারা শ্রেণীবদ্ধ ইস্পাত কাঠামোগত উপাদানগুলির চারটি প্রধান বিভাগ সবগুলি সাজানো হয়েছে। উপরের সমস্ত উপাদানগুলি ইস্পাত বিল্ডিংয়ের নির্মাণ অঙ্কনে আঁকা হয়েছে, কাঠামোগত গণনা প্রতিবেদনে বল বিশ্লেষণে অন্তর্ভুক্ত করা হয়েছে এবং সম্পূর্ণ কাঠামোতে স্থায়ীভাবে রাখা হয়েছে। উপাদানগুলির সংমিশ্রণ বিভিন্ন প্রকল্পের প্রকারের সাথে পরিবর্তিত হয়। প্রতিটি ধরণের উপাদানের কার্যকরী অবস্থান এবং বিন্যাস যুক্তির একটি সঠিক বোঝা সঠিক পরিমাণের বিল কম্পাইল করার এবং যুক্তিসঙ্গতভাবে ব্যাপক ইউনিট মূল্য নির্ধারণের জন্য একটি পূর্বশর্ত, সেইসাথে ইস্পাত কাঠামোর নকশা অভিপ্রায়কে নিরাপদ এবং নির্ভরযোগ্য ভৌত ভবনে রূপান্তরিত করা যেতে পারে তা নিশ্চিত করার ভিত্তি।
