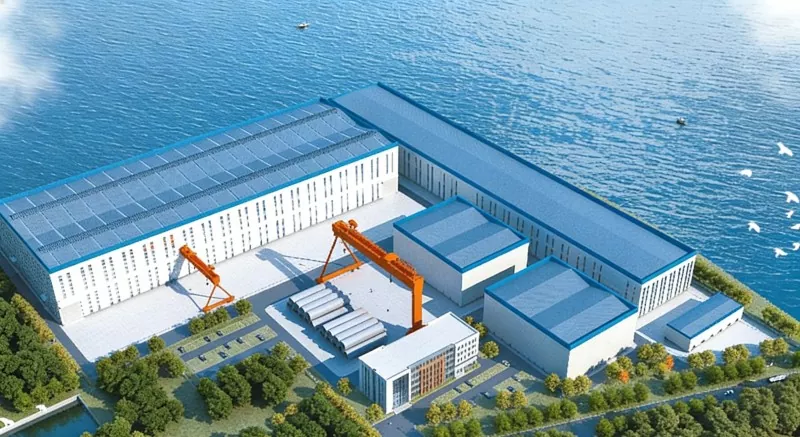

ইস্পাত কাঠামো অফশোর উইন্ড পাওয়ার কারখানা

ইস্পাত কাঠামো অফশোর উইন্ড পাওয়ার ফ্যাক্টরি ভবনগুলি ভারী শিল্প কারখানাগুলিকে বোঝায় যা বিশেষভাবে অফশোর বায়ু শক্তি সরঞ্জাম তৈরির জন্য ডিজাইন করা হয়েছে। তাদের প্রধান কাঠামো ইস্পাত দিয়ে তৈরি, এবং তারা সাধারণত উপকূলীয় বন্দর বা ডকগুলিতে অত্যন্ত বড় এবং ভারী উপাদানগুলির উত্পাদন, সমাবেশ এবং পরিবহন চাহিদা মেটাতে থাকে।

আমাদের চীনা কারখানা একাধিক অফশোর বায়ু শক্তি প্রকল্পের জন্য ইস্পাত কাঠামো সমাধান প্রদান করেছে এবং চীনের উচ্চ-মানের ইস্পাত কাঠামো সরবরাহকারীদের মধ্যে একটি।

কাঠামোগত ফর্ম

● ভারী ইস্পাত ট্রাস কাঠামো: এটি সবচেয়ে সাধারণ কাঠামোগত ফর্ম।

● ভারী পোর্টাল ফ্রেম: সাধারণ উত্পাদন বা সমাবেশ কর্মশালার জন্য উপযুক্ত।

● l ইস্পাত ট্রাস এবং নেট ফ্রেম কাঠামো: অত্যন্ত বড়-স্প্যান বা বিশেষ-ফাংশন কারখানার জন্য ব্যবহৃত হয়।

জারা প্রতিরোধের এবং বায়ু প্রতিরোধের নকশা

● জারা সুরক্ষা ব্যবস্থা: যেহেতু এই শিল্প ভবনগুলি সমুদ্রের কাছাকাছি নির্মিত হয়, তাই আশেপাশের পরিবেশ তুলনামূলকভাবে আর্দ্র এবং সেখানে আরও চরম আবহাওয়া রয়েছে৷ স্টিলের পৃষ্ঠের চিকিত্সা একটি ভারী জারা সুরক্ষা আবরণ সিস্টেম গ্রহণ করে।

● বায়ু প্রতিরোধ: বিল্ডিং নিজেই 50 বা 100 বছরের বায়ু লোড মান অনুযায়ী ডিজাইন করা প্রয়োজন একটি শতাব্দীতে একবার উপকূলীয় এলাকায় চরম আবহাওয়ায় কাঠামোগত নিরাপত্তা নিশ্চিত করতে।

পণ্যের কাঠামোগত উপাদান

প্রধান কাঠামো

● সাধারণত, জালি ইস্পাত কলাম গৃহীত হয়. বড় উচ্চতা এবং ভারী ক্রেন টনেজ সহ ইস্পাত কাঠামোর অফশোর উইন্ড পাওয়ার কারখানার জন্য, জালিযুক্ত ইস্পাত কলামগুলির নমন শক্তি বেশি থাকে এবং কলাম ক্রেনের ওজনকে সমর্থন করতে পারে।

ক্রেন বিম সিস্টেম

● ক্রেন বিমগুলি সাধারণত উচ্চ-শক্তির ঢালাই সলিড-ওয়েব আই-বিম ব্যবহার করে, ফলন শক্তি প্রায়শই 355Pa বা 390Pa-এ পৌঁছায়।

সাপোর্ট সিস্টেম

● আন্তঃ-কলাম সমর্থনগুলি সাধারণত X-আকৃতির আকারে এইচ-আকৃতির ইস্পাত, কোণ ইস্পাত এবং বৃত্তাকার টিউব দিয়ে তৈরি করা যেতে পারে।

● ছাদের অনুভূমিক বল স্থানান্তর করার জন্য ছাদে অনুভূমিক সমর্থনগুলি সাজানো হবে৷

● সিস্টেমটি সাধারণত কলামের শীর্ষে সাজানো হয়, যার লক্ষ্য ইস্পাত ফ্রেমের মধ্যে শক্তির স্থায়িত্ব রক্ষা করা।

ঘের কাঠামো

● Purlins সাধারণত উচ্চ-ফ্রিকোয়েন্সি ঢালাই H-আকৃতির ইস্পাত বা C-আকৃতির ইস্পাত ব্যবহার করে।

● ওয়াল বিমগুলি বেশিরভাগই এইচ-আকৃতির ইস্পাত বা বড় সি-আকৃতির ইস্পাত, এবং বায়ু লোড বা তাপমাত্রার প্রভাবের অধীনে প্রধান কাঠামোর পার্শ্বীয় বিকৃতির সাথে খাপ খাইয়ে নিতে স্লাইডিংয়ের মাধ্যমে সংযুক্ত থাকে।

প্যারামিটার (স্পেসিফিকেশন)

পণ্যের কেস

লিশান বৃহৎ-মেগাওয়াট অফশোর উইন্ড পাওয়ার প্রজেক্ট, যা যৌথভাবে EIHE স্টিল স্ট্রাকচার দ্বারা অংশগ্রহণ করেছিল, চীনে দামের সমতা সহ বৃহত্তম একক-অফশোর উইন্ড পাওয়ার প্রকল্প এবং উত্তর চীনের বৃহত্তম অফশোর উইন্ড পাওয়ার ক্লাস্টার। এটি লিশান সিটি, ওয়েহাই সিটি, শানডং প্রদেশের দক্ষিণ সমুদ্র এলাকায় অবস্থিত। সম্পূর্ণ প্রকল্পটি দুটি স্বাধীন সাইটে বিভক্ত, U1 এবং U2, যার মোট ইনস্টল ক্ষমতা 150 মেগাওয়াট (1.5GW)।
