ইস্পাত কাঠামোর জন্য নির্মাণ প্রক্রিয়ার মান (ইস্পাত ফ্রেম)

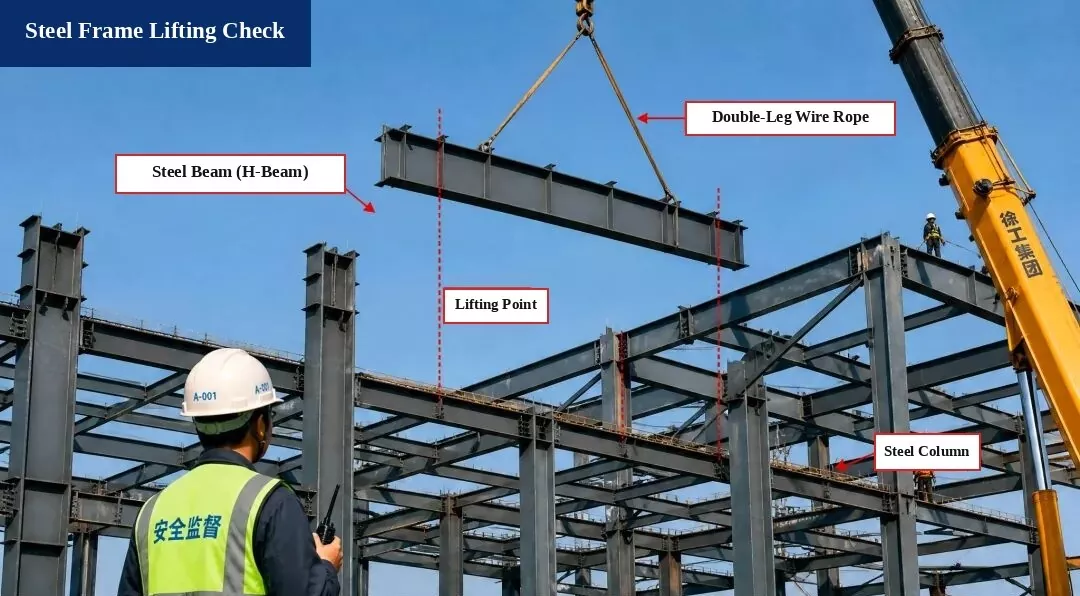

1. ইস্পাত ফ্রেম উত্তোলন চেক (উত্তোলন গণনা)

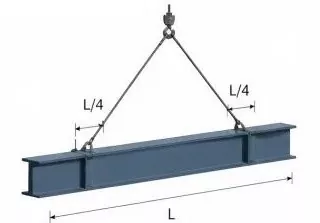

I. উত্তোলন চিত্র

সদস্য:স্টিল বিম H500×200×10×16, দৈর্ঘ্য L = 12.0 মি

উত্তোলন পয়েন্ট:বিমের প্রতিটি প্রান্ত থেকে L/4 এ সেট করুন

স্লিং কোণ:α ≈ 60°

২. লোড গণনা

1. রশ্মির স্ব-ওজন:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. গতিশীল লোড ফ্যাক্টর:1.1 নিন

3. স্লিংস ওজন:উপেক্ষিত (তুচ্ছ)

4. মোট উত্তোলন লোড:
P = G × 1.1 = 219.9 kN

5. স্লিং টেনশন (সুষম লোড):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. স্লিং নিরাপত্তা পরীক্ষা

1. স্লিং টাইপ:φ20 ইস্পাত তারের দড়ি, ব্রেকিং লোড Fb = 360 kN

2. নিরাপত্তা ফ্যাক্টর (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

মানক প্রয়োজনীয়তা পূরণ!

উপসংহার চেক করুন:
উত্তোলন অপারেশন নিরাপদ এবং কোড প্রয়োজনীয়তা পূরণ করে।

রেফারেন্স মান

• ইস্পাত কাঠামো নির্মাণের জন্য কোড (GB 50755-2012)

• নির্মাণে উত্তোলন এবং উত্তোলনের নিরাপত্তার জন্য প্রযুক্তিগত কোড (JGJ 276-2012)

নিরাপত্তা নোট:

1. উত্তোলনের আগে ইস্পাত রশ্মি, তারের দড়ি, এবং উত্তোলন সরঞ্জামগুলি নিরাপদ এবং নির্ভরযোগ্য কিনা তা নিশ্চিত করতে পরীক্ষা করুন৷

2. উত্তোলন প্রক্রিয়া পরিচালনা করার জন্য একজন নিবেদিত ব্যক্তিকে বরাদ্দ করুন। উত্তোলিত বিমের নিচে কেউ দাঁড়াতে পারবে না।

3. বাতাসের গতি 6 বা তার বেশি স্তরে পৌঁছালে অবিলম্বে উত্তোলনের কাজ বন্ধ করুন৷

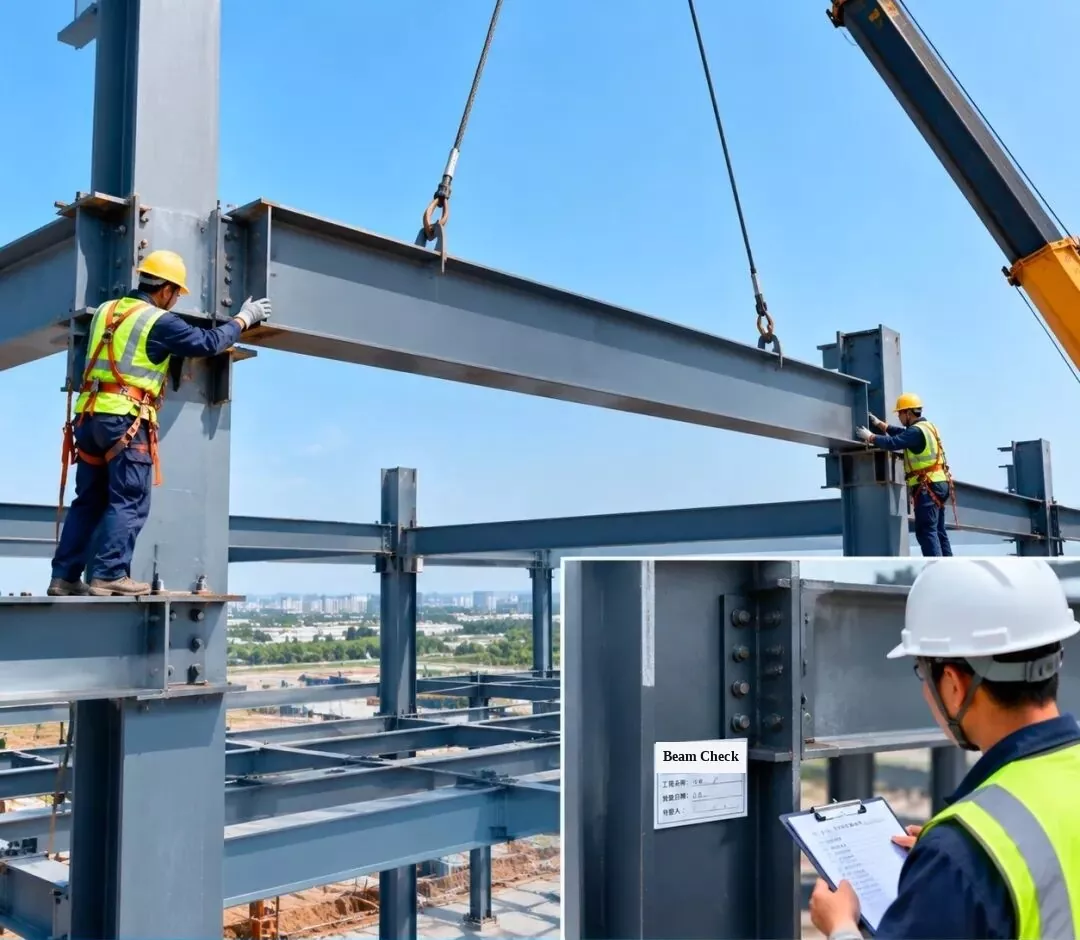

2. ইস্পাত ফ্রেম ইনস্টলেশন এবং পরিদর্শন — ইস্পাত মরীচি ইনস্টলেশন

ইস্পাত রশ্মিটিকে তার পরিকল্পিত অবস্থানে তুলুন, তারপরে ইনস্টলেশনের গুণমান ডিজাইনের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে সংযোগ জয়েন্টগুলি পরিদর্শন করুন এবং অনুমোদন করুন।

[কলামে ইনসেট ট্যাগ: স্টিল বিম ইনস্টলেশন পরিদর্শন | প্রকল্পের নাম: ওয়ার্কশপ #1 | পরিদর্শনের তারিখ | পরিদর্শক]

3. ইস্পাত ফ্রেম ইনস্টলেশন এবং পরিদর্শন — ইস্পাত ছাদ ট্রাস ইনস্টলেশন

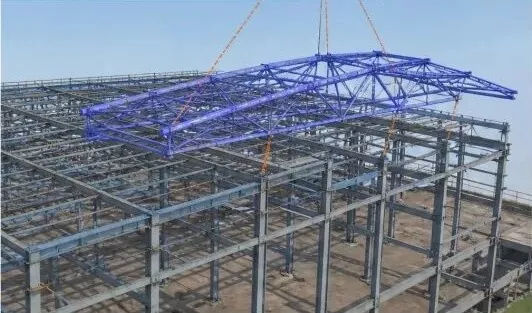

1. 3D BIM সিমুলেশন:উত্তোলন পরিকল্পনা এবং ইনস্টলেশন অর্ডার উন্নত করতে ইস্পাত ছাদ ট্রাস ইনস্টলেশন অনুকরণ করুন।

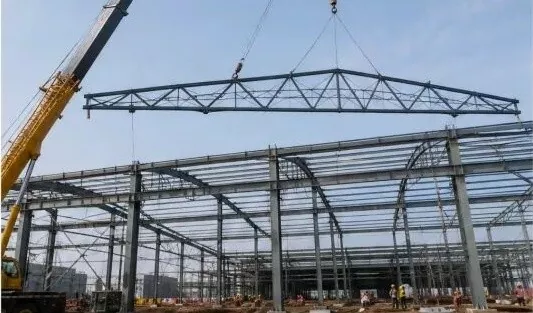

2. ছাদের ট্রাস উত্তোলন:ট্রাসটি তুলতে একটি ট্রাক ক্রেন ব্যবহার করুন এবং এটিকে ভারসাম্য বজায় রেখে ধীরে ধীরে অবস্থানে রাখুন।

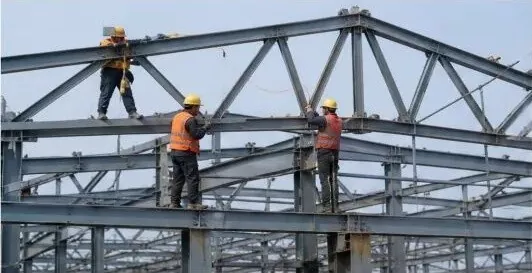

3. পজিশনিং এবং অস্থায়ী ফিক্সিং:ছাদের ট্রাস জায়গায় থাকার পরে, এটিকে সাময়িকভাবে সুরক্ষিত করুন এবং এর অবস্থান এবং উচ্চতা (উচ্চতা) সামঞ্জস্য করুন।

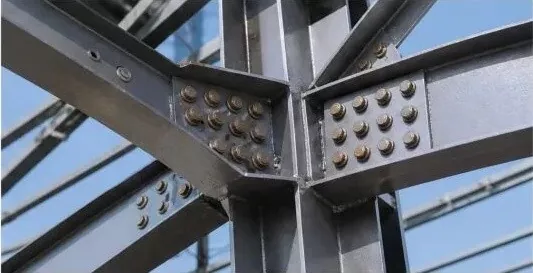

4. উচ্চ-শক্তির বোল্ট সংযোগ:একটি শক্তিশালী সংযোগ নিশ্চিত করতে ডিজাইনের নিয়ম অনুসারে উচ্চ-শক্তির বোল্টগুলিকে শক্ত করুন।

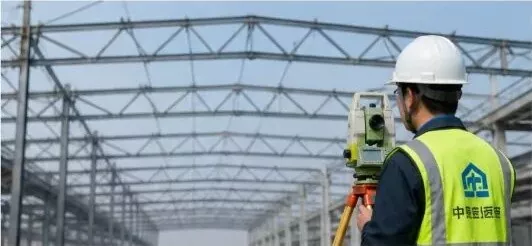

5. ইনস্টলেশন পরিদর্শন:ট্রাসের উচ্চতা, স্প্যান, নমন (বিচ্যুতি) এবং উল্লম্ব প্রান্তিককরণ পরীক্ষা করুন যাতে তারা কোডটি পূরণ করে।

6. পরিদর্শন রেকর্ড:পরিদর্শন পাস করার পরে, রেকর্ড ফর্মটি সম্পূর্ণ করুন এবং পরবর্তী নির্মাণ ধাপে যান।

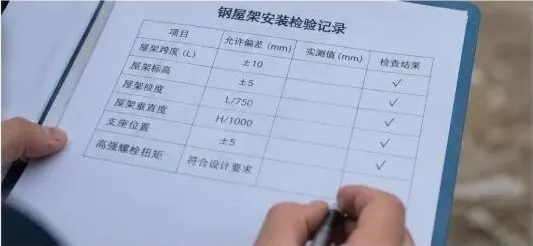

ইস্পাত ছাদ ট্রাস ইনস্টলেশন পরিদর্শন রেকর্ড

পরিদর্শন আইটেম	অনুমোদিত ত্রুটি (মিমি)	পরিমাপ করা মান (মিমি)	রেজাল্ট চেক করুন
ট্রাস স্প্যান (L)	±10	—	√ (পাস)
ট্রাসের উচ্চতা (উচ্চতা)	±5	—	√ (পাস)
ট্রাস বাঁক (বিক্ষেপ)	এল/750	—	√ (পাস)
ট্রাস উল্লম্ব প্রান্তিককরণ	হা/1000	—	√ (পাস)
সমর্থন অবস্থান	±5	—	√ (পাস)
উচ্চ-শক্তি বোল্ট টর্ক	ডিজাইনের প্রয়োজনীয়তা পূরণ করে	—	√ (পাস)

মূল নিয়ন্ত্রণ পয়েন্ট:

সমস্ত আগত ইস্পাত অংশগুলি তাদের ধরন, আকার এবং ঢালাই গুণমান যাচাই করতে সাইটে পরীক্ষা করুন;
উত্তোলনের নিরাপত্তা নিশ্চিত করতে একটি নিরাপদ এবং ব্যবহারিক উত্তোলন পরিকল্পনা ব্যবহার করুন;
ট্রাসটি অবস্থানে রাখার পরে ঠিক করুন এবং ঠিক করুন;
সমস্ত উচ্চ-শক্তির বোল্টগুলিকে সঠিকভাবে শক্ত করুন এবং কোড অনুসারে তাদের টর্ক পরীক্ষা করুন;
ইনস্টল করা কাঠামো সমস্ত নকশা এবং কোড প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে একটি সম্পূর্ণ পরিদর্শন করুন।

4. ইস্পাত ফ্রেম ইনস্টলেশন এবং পরিদর্শন — আনত ইস্পাত বিম ইনস্টলেশন

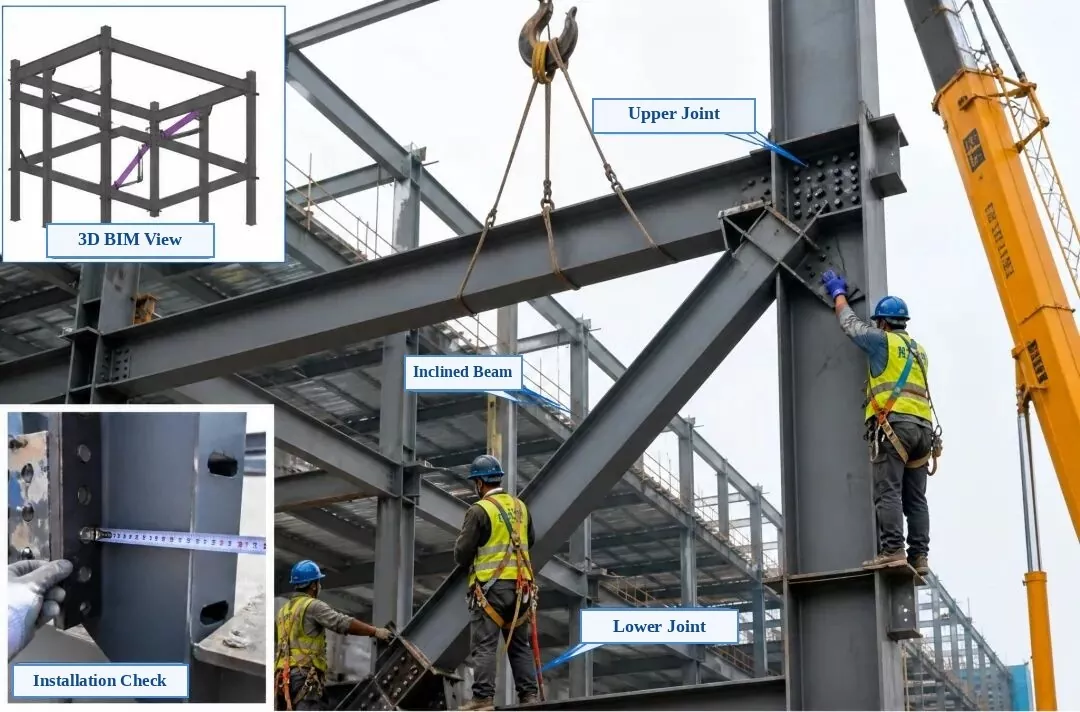

এক্সট্রাক্ট করা ফটো লেবেল:শীর্ষ-বাম ইনসেট: 3D BIM ভিউ | নীচে-বাম ইনসেট: ইনস্টলেশন চেক | প্রধান ছবি: আপার কানেকশন জয়েন্ট, ইনক্লাইন্ড স্টিল বিম (ডায়াগোনাল ব্রেস), লোয়ার কানেকশন জয়েন্ট

ইস্পাত ফ্রেম ইনস্টলেশন এবং পরিদর্শন — আনত ইস্পাত মরীচি ইনস্টলেশন

1. প্রাক-ইনস্টলেশন চেক:অংশ সংখ্যা, আকার, বল্টু গর্ত অবস্থান, এবং সংযোগ প্লেট দিক পরীক্ষা করুন. নিশ্চিত করুন যে যোগাযোগের পৃষ্ঠগুলি সমতল, পরিষ্কার এবং burrs বা তেল মুক্ত।

2. উত্তোলন এবং অবস্থান:ঝুঁকে থাকা মরীচিটিকে ধীরে ধীরে জায়গায় তুলতে দুটি উত্তোলন পয়েন্ট ব্যবহার করুন। এটি সাময়িকভাবে ঠিক করুন এবং নিশ্চিত করুন যে উপরের এবং নীচের উভয় জয়েন্টই ইস্পাত কলাম এবং মরীচির সাথে সঠিকভাবে লাইন আপ করে।

3. প্রান্তিককরণ এবং সমন্বয়:নকশার প্রয়োজনীয়তা মেটাতে আনত মরীচির কেন্দ্ররেখার অবস্থান, উচ্চতা এবং উল্লম্ব প্রান্তিককরণ সামঞ্জস্য করুন। প্রান্তিককরণের পরে স্থায়ী সংযোগ সম্পূর্ণ করুন।

4. সংযোগ পদ্ধতি:উচ্চ-শক্তির বোল্টের সাথে সংযোগ করুন। নকশার প্রয়োজন অনুসারে কেন্দ্র থেকে বাইরের দিকে উভয় দিকে সমানভাবে আঁটসাঁট করুন, এবং চূড়ান্ত শক্তকরণ পাস পরিদর্শনের পরে প্রতিটি বোল্ট চিহ্নিত করুন।

5. ইনস্টলেশন পরিদর্শন:কেন্দ্ররেখার অবস্থান, উচ্চতা, উল্লম্ব প্রান্তিককরণ, প্লেটের যোগাযোগের নিবিড়তা এবং বোল্ট শক্ত করার গুণমান পরীক্ষা করুন। সবকিছু অবশ্যই স্টিল স্ট্রাকচারের কনস্ট্রাকশন কোয়ালিটির স্বীকৃতির কোড (GB 50205) পূরণ করতে হবে।

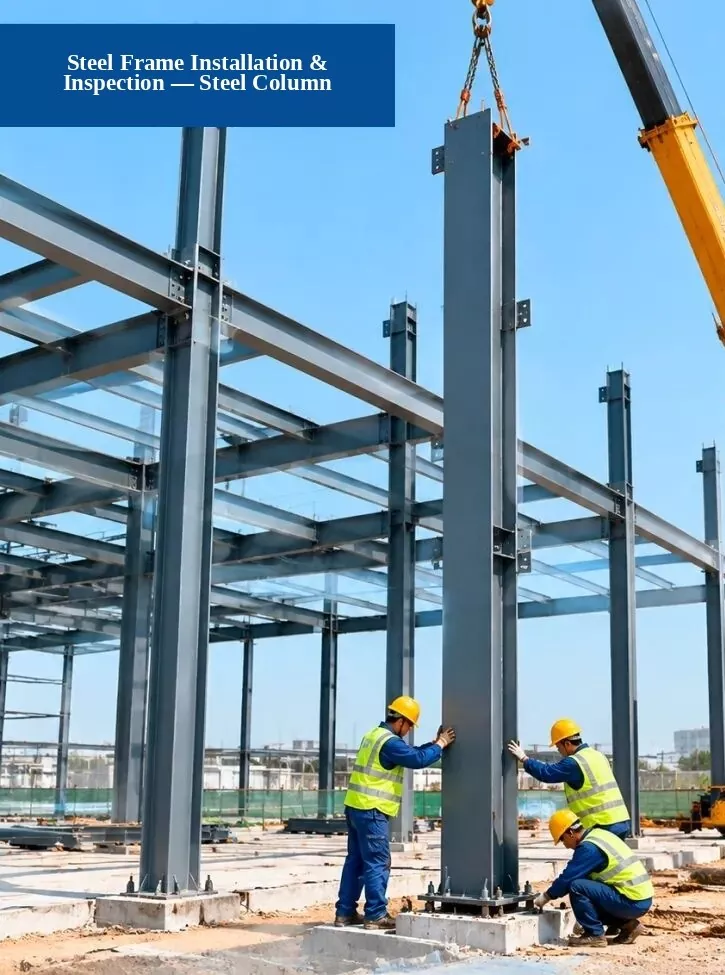

5. ইস্পাত ফ্রেম ইনস্টলেশন এবং পরিদর্শন — ইস্পাত কলাম ইনস্টলেশন

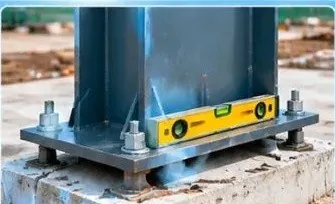

1. ফাউন্ডেশন চেক:অ্যাঙ্কর বোল্টের অবস্থান, ভিত্তির উচ্চতা এবং ভিত্তির মাত্রাগুলি ডিজাইনের প্রয়োজনীয়তাগুলি পূরণ করে কিনা তা পরীক্ষা করুন৷

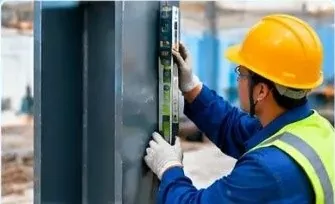

2. উল্লম্ব প্রান্তিককরণ পরীক্ষা:স্টিলের কলামটি কতটা সোজা (উল্লম্ব) দাঁড়িয়েছে তা পরীক্ষা করতে একটি মোট স্টেশন, লেজার প্লাম্ব বা স্ট্রেইটেজ লেভেল ব্যবহার করুন।

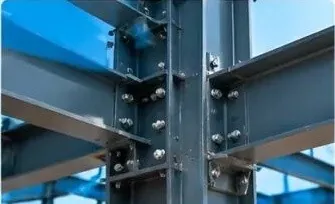

3. সংযোগের গুণমান পরীক্ষা:উচ্চ-শক্তির বোল্ট, ওয়েল্ড এবং সংযোগ প্লেটগুলি মানক প্রয়োজনীয়তাগুলি পূরণ করে কিনা তা পরীক্ষা করুন।

নির্মাণ প্রক্রিয়া:1. প্রস্তুতির কাজ → 2. উত্তোলন ও স্থান স্টিল কলাম → 3. ইনস্টল এবং সুরক্ষিত → 4. পরিদর্শন এবং গ্রহণযোগ্যতা

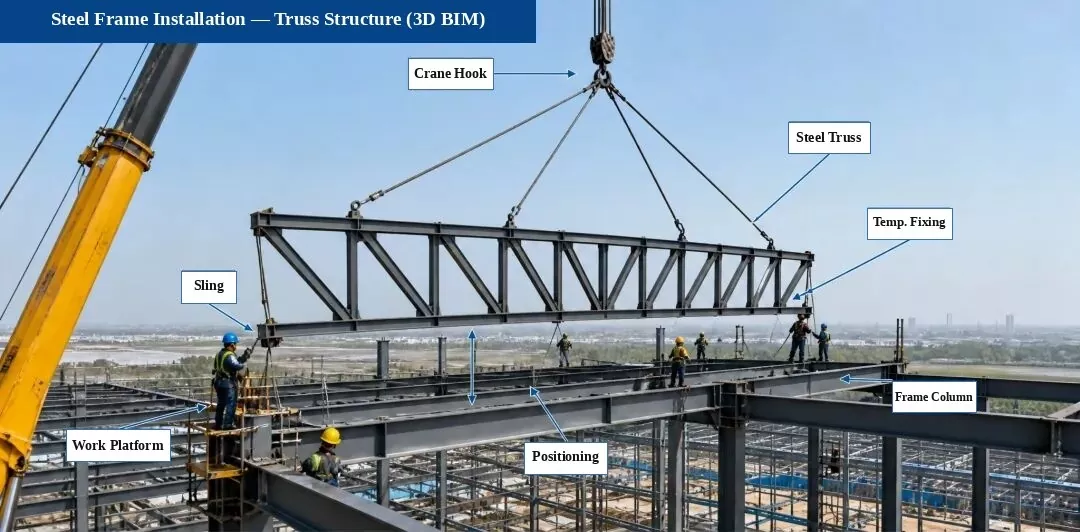

6. স্টিল ফ্রেম ইনস্টলেশন — ট্রাস স্ট্রাকচার ইনস্টলেশন (3D BIM ডায়াগ্রাম)

ইনস্টলেশন প্রক্রিয়া প্রবাহ:সমীক্ষা এবং চিহ্নিতকরণ → সমর্থন পরীক্ষা → উত্তোলন এবং স্থান → অস্থায়ী ফিক্সিং → প্রান্তিককরণ এবং সামঞ্জস্য → উচ্চ-শক্তির বোল্ট সংযোগ → ওয়েল্ডিং (যদি প্রয়োজন হয়)

মূল ইনস্টলেশন পয়েন্ট:

উত্তোলনের আগে, সমর্থন কেন্দ্ররেখা, উচ্চতা এবং এমবেড করা অংশের অবস্থানগুলি দুবার পরীক্ষা করুন;
ট্রাস স্থিতিশীল রাখার জন্য উত্তোলনের সময় বায়ু গাইড দড়ি (ট্যাগলাইন) সংযুক্ত করুন;
নমন বা বিকৃতি রোধ করতে বসানোর ঠিক পরে ট্রাস সামঞ্জস্য করুন এবং সাময়িকভাবে সুরক্ষিত করুন;
উচ্চ-শক্তির বোল্ট সংযোগগুলিকে অবশ্যই ডিজাইন এবং কোডের নিয়মগুলি অনুসরণ করতে হবে এবং প্রয়োজনীয় টর্কের সাথে শক্ত করতে হবে;
ওয়েল্ড কোয়ালিটি অবশ্যই স্টিল স্ট্রাকচারের (GB 50205) কনস্ট্রাকশন কোয়ালিটির স্বীকৃতির জন্য কোডের নিয়মগুলি পূরণ করবে।

মূল পরিদর্শন পয়েন্ট (সাইট ফটো):

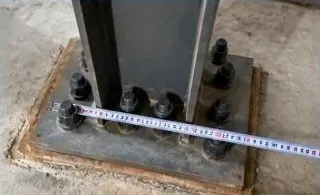

1. সমর্থন এবং যৌথ চেক

সাপোর্ট বোল্ট, শিম প্লেট এবং এমবেড করা অংশগুলির অবস্থান এবং উচ্চতা পরীক্ষা করুন যাতে তারা ডিজাইনের প্রয়োজনীয়তা পূরণ করে।

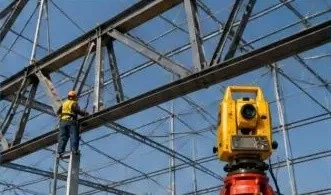

2. ট্রাস অ্যালাইনমেন্ট চেক

ট্রাসের কেন্দ্ররেখা, উচ্চতা এবং নমন পরিমাপ করতে একটি মোট স্টেশন ব্যবহার করুন এবং প্রান্তিককরণ সমন্বয় করুন।

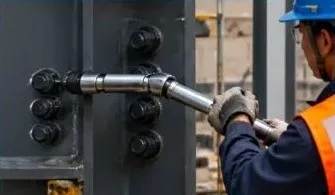

3. উচ্চ শক্তি বোল্ট চেক

উচ্চ-শক্তির বোল্টগুলির সংখ্যা, আকার এবং টর্ক পরীক্ষা করুন এবং কোডের প্রয়োজন অনুসারে তাদের পুনরায় পরীক্ষা করুন।

দ্রষ্টব্য:সঠিক ইনস্টলেশন, গুণমান এবং নিরাপত্তা নিশ্চিত করার জন্য এই প্রকল্পের ট্রাস কাঠামোটি কারখানায় আগে থেকে একত্রিত করা হয় এবং সাইটের অংশে তোলা হয়।

7. ইস্পাত ফ্রেম এবং প্রোফাইল মেটাল ছাদ শীট ইনস্টলেশন এবং পরিদর্শন

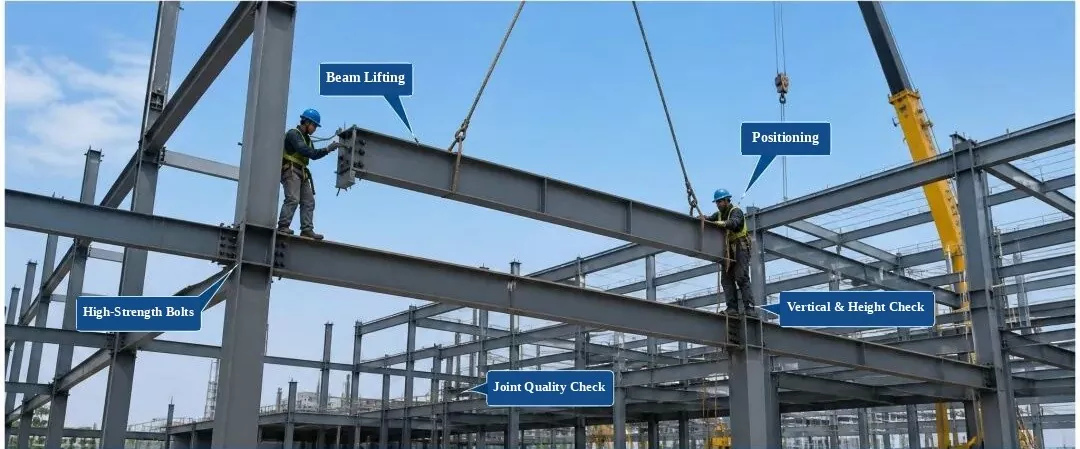

ইস্পাত ফ্রেম ইনস্টলেশন এবং পরিদর্শন

(লেবেল: বিম লিফটিং, পজিশনিং, হাই-স্ট্রেন্থ বোল্ট, উল্লম্ব এবং উচ্চতা পরীক্ষা, জয়েন্ট কোয়ালিটি চেক)

1. ইনকামিং পার্ট চেক:উপাদানের গুণমান, আকার, পৃষ্ঠের অবস্থা এবং সরলতা পরীক্ষা করুন। পরিদর্শন পাস করার পরেই ইনস্টল করুন।

2. প্রক্রিয়া নিয়ন্ত্রণ:ইনস্টলেশনের সময় অংশের অবস্থান, উচ্চতা, উল্লম্ব প্রান্তিককরণ এবং বোল্ট শক্ত করা নিয়ন্ত্রণ করুন।

3. পরিদর্শন আইটেম:কেন্দ্ররেখার অবস্থান, উচ্চতা, উল্লম্ব প্রান্তিককরণ, পৃষ্ঠের সমতলতা এবং বোল্ট সংযোগের গুণমান।

4. গুণমান মান:স্টিল স্ট্রাকচারের কনস্ট্রাকশন কোয়ালিটি (GB 50205-2020) মেনে নেওয়ার জন্য কোড পূরণ করতে হবে।

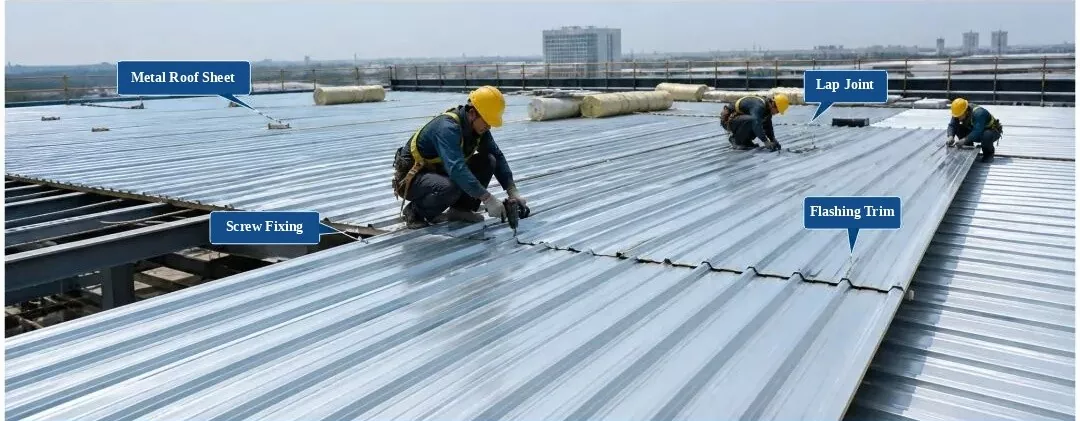

প্রোফাইল মেটাল ছাদ শীট ইনস্টলেশন এবং পরিদর্শন

(লেবেল: মেটাল রুফ শীট, ল্যাপ জয়েন্ট, স্ব-ট্যাপিং স্ক্রু ফিক্সিং, ফ্ল্যাশিং ট্রিম)

1. উপাদান পরীক্ষা:প্যানেলের প্রোফাইল, বেধ, আবরণ এবং রঙ পরীক্ষা করুন। পরিদর্শন পাস করার পরেই ব্যবহার করুন।

2. ইনস্টলেশন নিয়ম:প্যানেলগুলিকে সঠিকভাবে ওভারল্যাপ করুন এবং তাদের দৃঢ়ভাবে ঠিক করুন। স্ক্রু ব্যবধান মান সীমার মধ্যে রাখুন, কোন অনুপস্থিত বা ভুল স্ক্রু ছাড়া।

3. পরিদর্শন আইটেম:ছাদের সমতলতা, ওভারল্যাপ প্রস্থ, বন্ধন বিন্দু ব্যবধান, এবং জলরোধী বিবরণ।

4. গুণমান মান:মেটাল রুফ ইঞ্জিনিয়ারিং (GB 50345-2012) এর জন্য প্রযুক্তিগত কোড পূরণ করতে হবে।

8. ইস্পাত ফ্রেম ইনস্টলেশন এবং পরিদর্শন — ইস্পাত সিঁড়ি এবং হ্যান্ড্রেইল ইনস্টলেশন

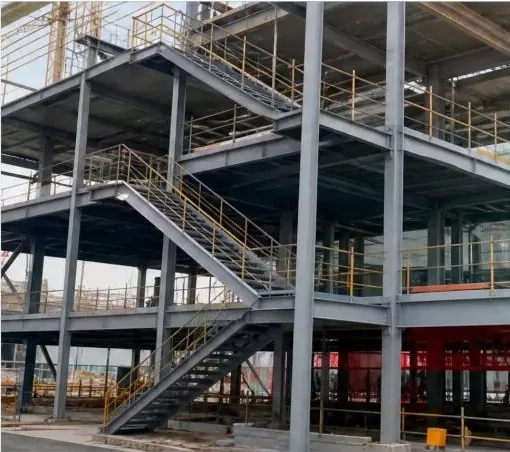

1. সম্পূর্ণ ইস্পাত সিঁড়ি এবং হ্যান্ড্রাইল (সাইট ফটো)

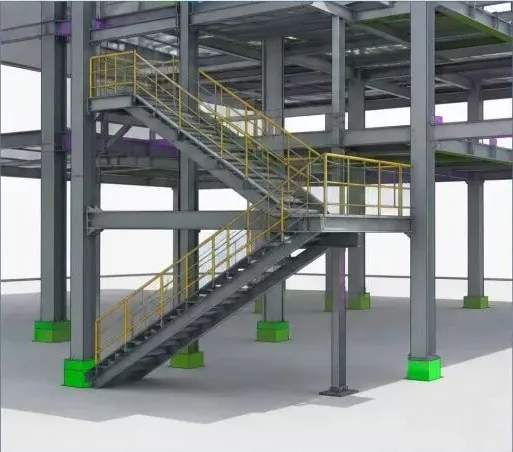

2. 3D BIM মডেল (স্টিলের সিঁড়ি এবং হ্যান্ড্রাইল)

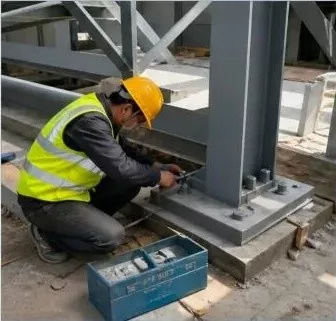

3. ইস্পাত সিঁড়ি ইনস্টলেশন (সাইটের কাজ)

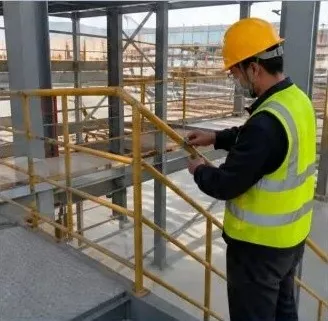

4. হ্যান্ড্রাইল ইনস্টলেশন (সাইটের কাজ)

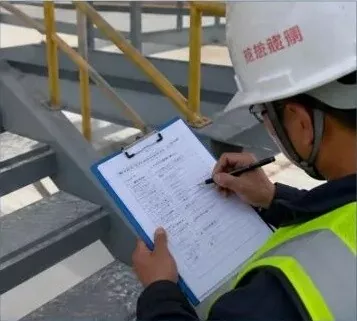

5. ইনস্টলেশন গুণমান পরিদর্শন (সাইট চেক)

নির্দেশাবলী:

স্টিলের সিঁড়ি এবং হ্যান্ড্রাইল ইনস্টল করার আগে, উপাদানের মাত্রা, উচ্চতা এবং লেআউট কেন্দ্ররেখাগুলি দুবার পরীক্ষা করুন;
বোল্ট করা সংযোগগুলি ব্যবহার করার সময়, একটি দৃঢ় সংযোগ নিশ্চিত করতে বোল্টের আকার, পরিমাণ এবং টর্ক পরীক্ষা করুন;
ইনস্টল করা হ্যান্ড্রাইলগুলি অবশ্যই দৃঢ় এবং সোজা হতে হবে, সম্পূর্ণ এবং মসৃণ ঝালাই সহ যা ডিজাইন এবং কোডের প্রয়োজনীয়তা পূরণ করে;
ইনস্টলেশনের পরে একটি গুণমান পরিদর্শন করুন এবং প্রকল্পের গুণমান নিশ্চিত করতে পরিদর্শন রেকর্ডটি পূরণ করুন।

ইস্পাত কাঠামোesবিল্ডিং ফ্রেম তৈরির জন্য আজকের নির্মাণ বাজারে ব্যাপকভাবে ব্যবহৃত হয় এবং ভবিষ্যতে প্রাথমিক বিল্ডিং কাঠামোর জন্য তারা প্রধান পছন্দ হয়ে উঠবে। ইস্পাত কাঠামোর অনেক উপ-বিভাগ, কাঠামোর ধরন এবং উপাদানের প্রকার রয়েছে। কাঠামোগত সিস্টেমের উপর ভিত্তি করে, এগুলি চারটি প্রধান প্রকারে বিভক্ত: পোর্টাল ফ্রেম, স্পেস গ্রিড, ট্রাস এবং ফ্রেম কাঠামো।
